Conexión al PC de una Pantalla LCD Grafico Crystalfontz CFAG12864B-TMI-V

Enviado por k74 el Mié, 05/01/2005 - 23:00.
Autor:
k74





  Cuando queremos poner un LCD en nuestra Mod siempre hemos pensado en algún LCD grafico, pero los precios y el complicado montaje nos han hecho poner el típico LCD de caracteres.

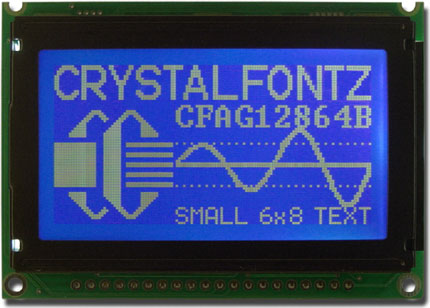

  Pero cada vez nos lo ponen más fácil y actualmente podemos conseguir un LCD gráfico de la marca www.crystalfontz.com de 128x64 pixels con controlador KS0108B como el de la imagen por un precio razonable, sobre todo si se pide en grupo.





   Archivo PDF Crystalfontz CFAG12864B-TMI-V







 Esquema:



  El montaje para conectarlo al puerto paralelo es muy sencillo y solo necesitaremos 5 componentes pasivos. Dado el bajo consumo del LCD (60-90mA) podremos coger sin problemas los +5v necesarios para que funcione del puerto USB o de cualquier conector de la fuente de alimentación que nos proporcione dicho voltaje.









 Software:



  El programa a utilizar puede ser el LcdStudio, LCDHype o LCDInfo, en el caso del LcdStudio debemos añadir el driver para poder trabajar con los LCDs con controlador KS0108 y añadir funciones descargando plugins desde la propia página Web del programa. Cada uno tiene sus ventajas y desventajas y como nota general para los tres hay que decir que son más complicados que otros programas muy conocidos como JaLCDs, Smartie, etc.



  www.lcdstudio.com

  Driver para LCDs con controlador KS0108

  Plugins



  www.lcdinfo.com



  www.lcdhype.de.vu



 Guías de configuración:



  Mamel de Hardcore-Modding se ha currado unas excelentes guías para configurar el LcdStudio y el LCDHype para que muestre lo que nosotros deseemos:



  Guía Básica del programa LcdStudio por Mamel en www.harcore-modding.com

  Guía Básica del programa LCDHype por Mamel en www.hardcore-modding.com



  HoLdRiSk también de Hardcore-Modding nos ofrece la guía para configurar el LcdInfo que mostrábamos en la sección del LCD del Nokia 3310, deberemos configurarlo para el nuevo LCD y sus nuevas medidas de la pantalla:



  Guía Básica del programa LCDInfo por HoLdRiSk



 Funcionando:

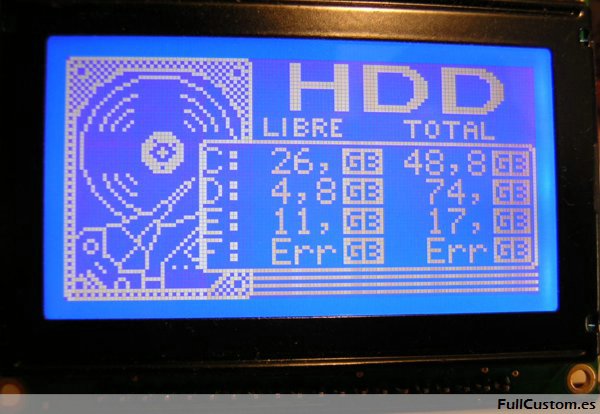

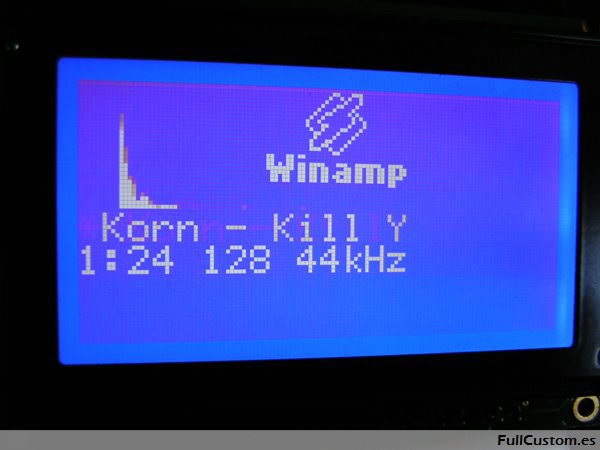

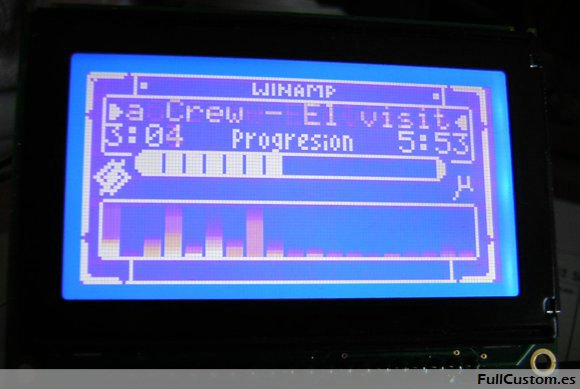

  Gracias a las pantallas ya hechas que disponemos en las guías obtenemos resultados muy buenos, pero siempre podremos crearlas a nuestro gusto.











  Además podremos representar imágenes añadiéndolas como fondo, solo tendremos que convertirlas a 128x64 pixels y en modo blanco y negro.









Mi lcd enciende pero no pone nada en la pantalla

Enviado por Yaniel (no verificado) el Dom, 03/02/2013 - 16:05.
Colega, como indica el asunto, tengo en mi poder una pantalla lcd 128x64 con controlador KS0108 ayer le hice la instalación del cableado identica a este manual, pero cuando abro el LCDStudio que configuro la pantalla LCD; no sale nada en la misma, solo un punto negro en la parte central inferior de la pantalla, el cual sale desde que conectas la lcd a la alimentación de los 5 volt. que podría ser eso? Gracias de antemano.
