Sustituir el plafón central por el del Passat W8

Autor:
k74-OMG



 Tenemos la opción de cambiar el plafón de iluminación del techo por el que monta el Volkswagen Passat W8. Sus ventajas son estéticas, además de llevar iluminados los símbolos de los interruptores. En estas dos imágenes podréis ver las diferencias entre la original y la W8:







  Para su instalación solo se requiere de llevar un cable desde el mando de luces hasta el plafón y de un adaptador si no se quiere cortar los cables del plafón original del León.



  Lista de materiales (Plafón más adaptador):



- Plafón W8 (Sin techo eléctrico) - 3B7 947 105 F 2EN

- Plafón W8 (Con techo eléctrico) - 3B7 947 106 A 2EN

- Conector 6 contactos hembra - 3B0 972 706

- Conector 3 contactos macho - 893 971 993

- 2x Cable con terminal macho - 000 979 103

- 2x Cable con terminal hembra - 000 979 131

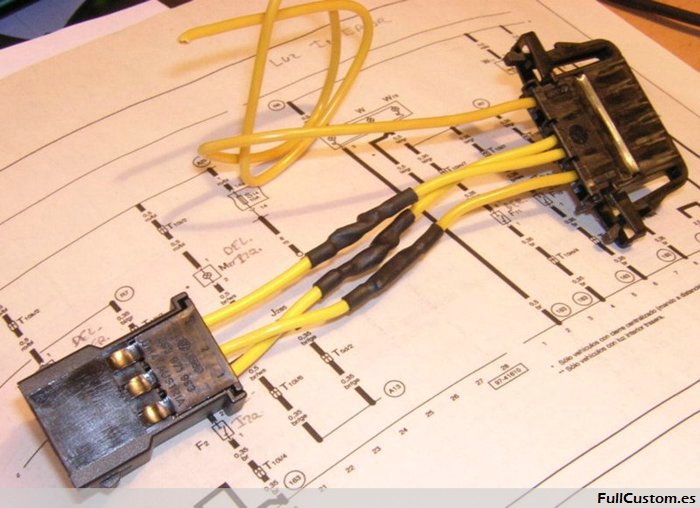

   Para la conexión del adaptador deberemos unir los conectores de la siguiente manera:



Terminal 1 conector 6 contactos -> Positivo de la  iluminación interior

Terminal 2 conector 6 contactos ->

Terminal 3 conector 6 contactos -> Terminal 1 del conector de 3 contactos

Terminal 4 conector 6 contactos -> Terminal 3 del conector de 3 contactos

Terminal 5 conector 6 contactos -> Terminal 2 del conector de 3 contactos

Terminal 6 conector 6 contactos ->

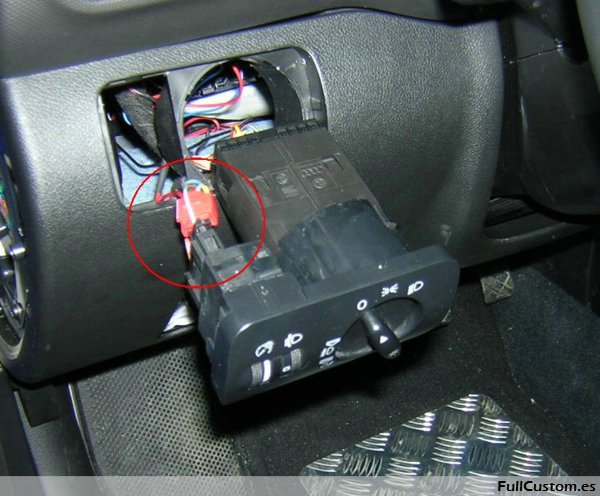

  Para el positivo deberemos echar un cable desde el mando de las luces de carretera hasta el plafón, irá conectado al número 6 en el conector que aparece en la imagen. Para sacar el mando de luces solo tenemos que apretar hacia adentro el mando y girarlo a la derecha, tirando de él saldrá perfectamente.







  En la instalación del propio plafón solo tendremos que sustituir uno por otro, para sacar el original tenemos que desmontarle el plástico traslucido tirando de el desde la parte delantera y destornillar dos tornillos, con lo que ya saldrá el plafón. El W8 no lleva tornillos y va con grapas, primero hay que introducir la parte trasera. Si no os entra bien es porque el conector del plafón hace tope con el aislante que hay en el techo, le podemos hacer un hueco con los propios dedos para que entre bien el plafón.

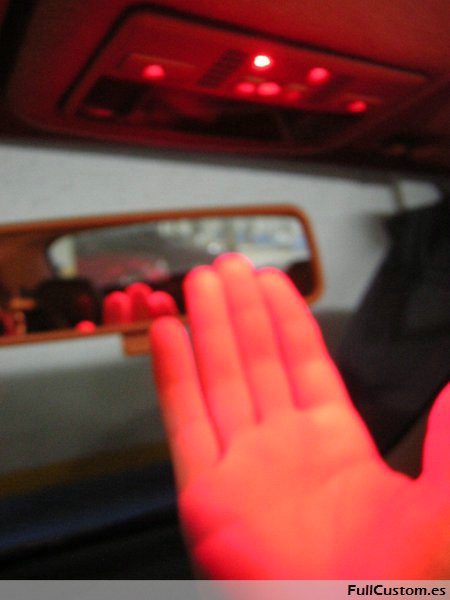

  El W8 lleva dos leds de alta luminosidad que iluminan la consola central 8-)







el pin del mando de luces es

el pin del mando de luces es el numero 6 no el 8

Mil gracias Orukidolli, ya

Mil gracias Orukidolli, ya está corregido :D
