Como cambiar el led a un mouse Genius

Autor:
Nicogper



Como cambiar el led a un mouse Genius

 Nicogper nos explica como cambiar el led rojo por uno azul en un ratón óptico.



Herramientas:

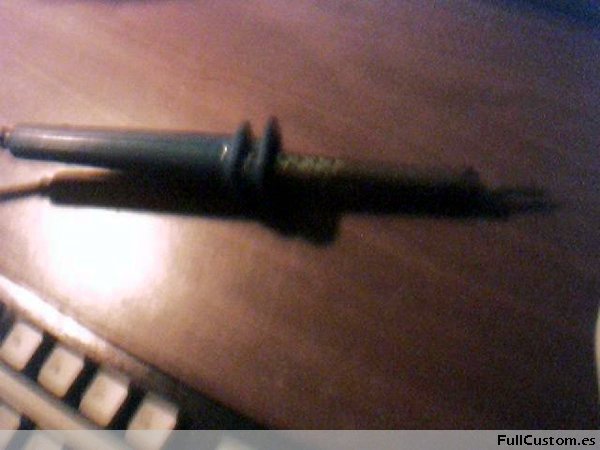

  Soldador tipo lápiz

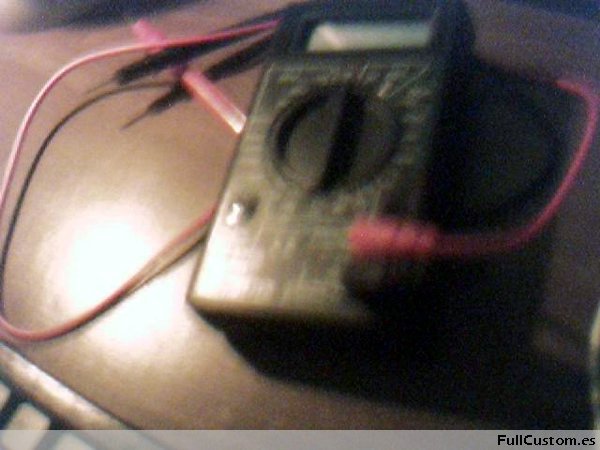

 Tester (Polimetro)

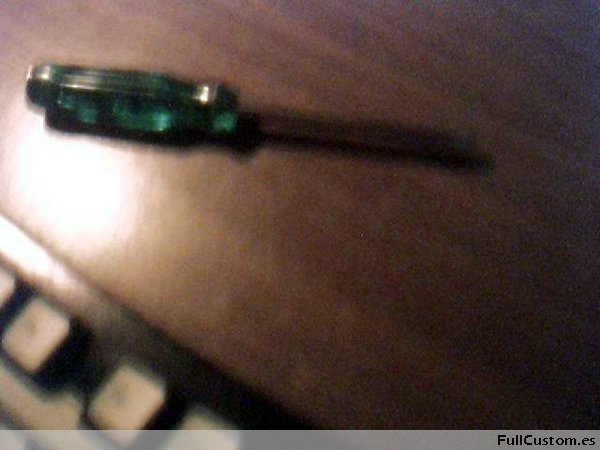

  Destornillador tipo Philips

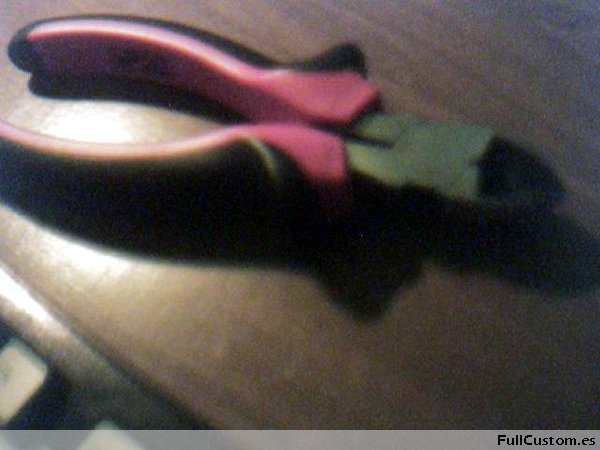

  Alicate





  Trapo





  Mano





Elementos Necesarios

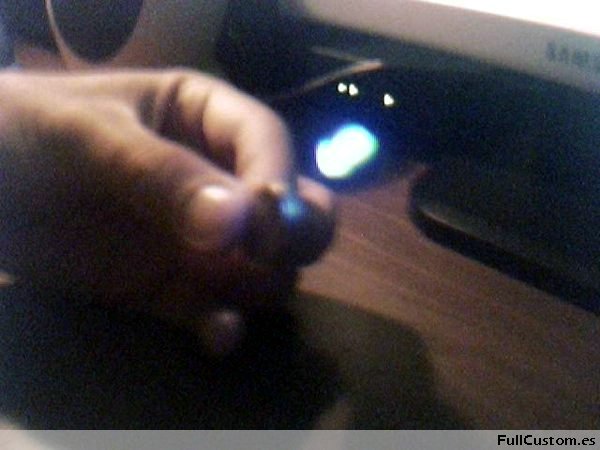

  Led Azul

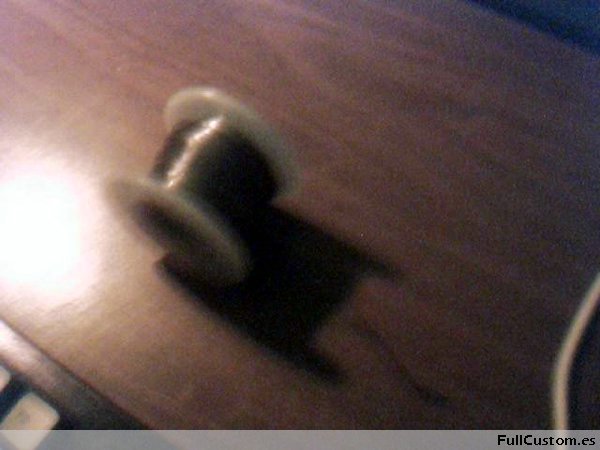

  Estaño

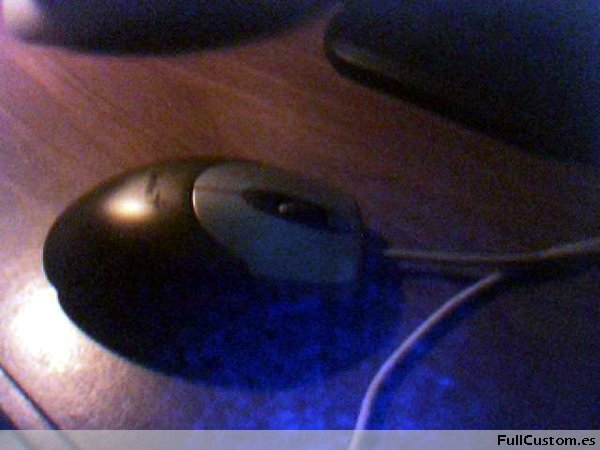

  La Pobre Victima







Al tema



  Ahora un poco de teoría el led Azul anda a 3.3volt mientras que el original (rojo) 1.8volt. Lo que vamos a hacer es anular una resistencia de 68omhs, con lo que va a dar el suficiente voltaje (3.3 volt) para hacer andar el led azul funcione como es debido :D



  ATENCION



   Ni www.fullcustom.es (Ke BUENA PAG!!!!! ;) ) ni los autores (Yo) de los archivos se hacen responsables de los desperfectos, averías o cualquier otro problema causado por el seguimiento y uso de los archivos anteriores.



Manos a la obra

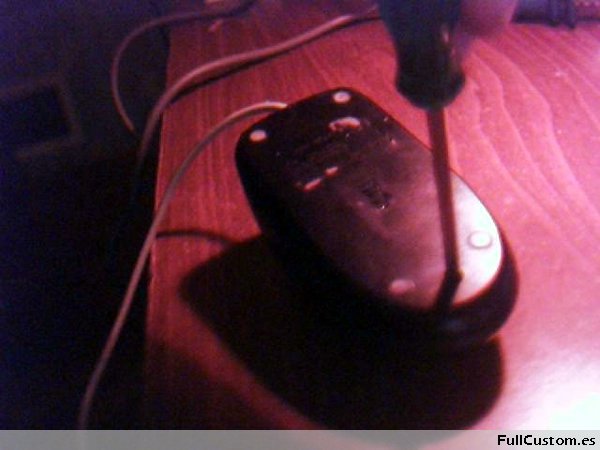

  Desarmado

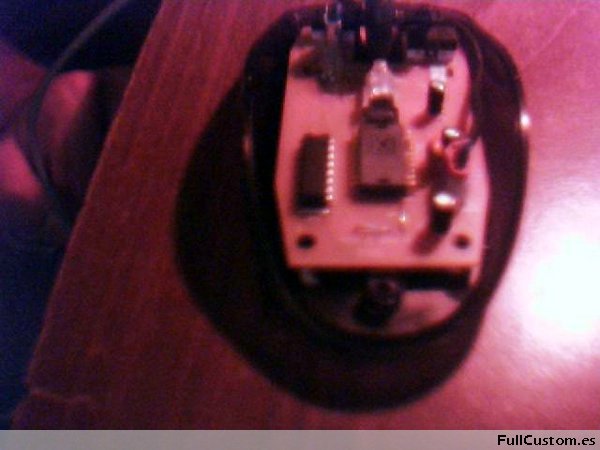

  Vista de arriba del mouse





  Vista de abajo

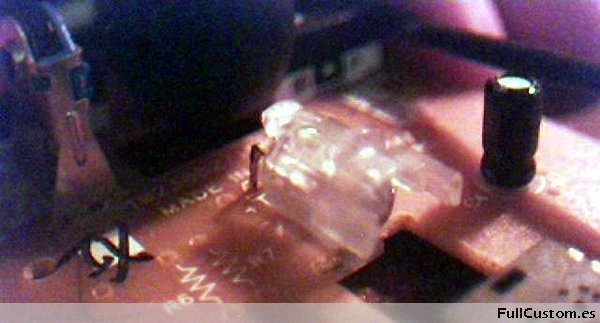

  Led original y soporte

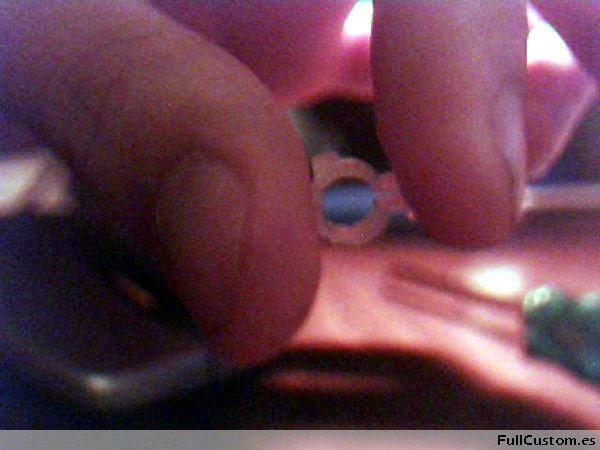

 Se saca el soporte:

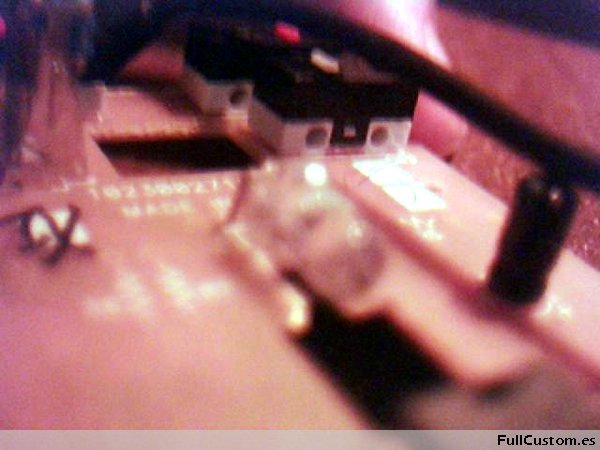

  Y ahora queda solo el led original:





  Lo desoldamos

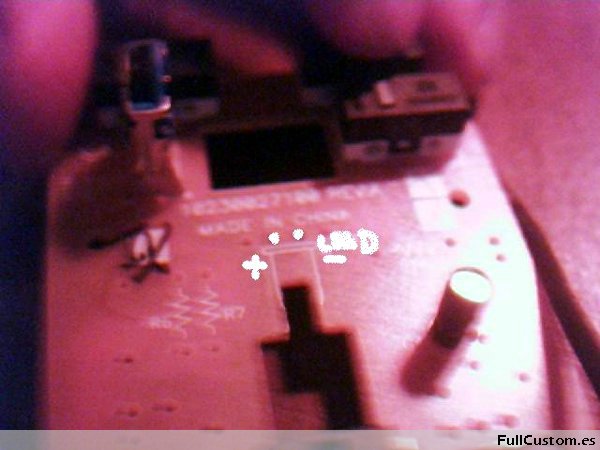

  Ahora estamos a punto de instalar el led nuevo ahí que tener en cuenta la polaridad, si no lo sabes fíjate en Fullcustom.es: Instalación de Diodos Led

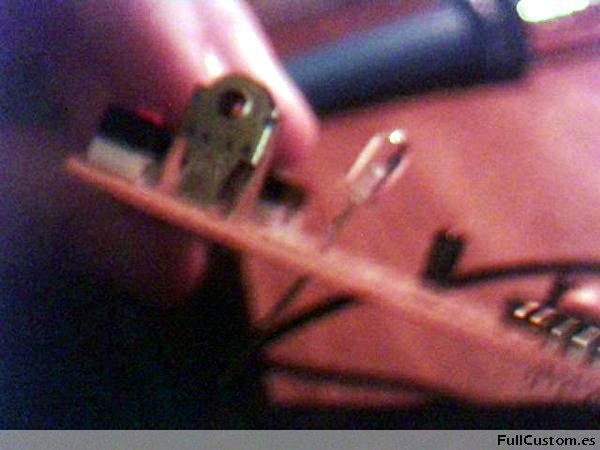

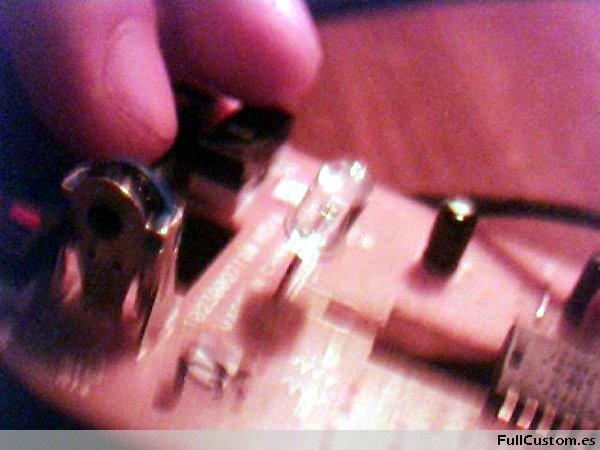

  Led nuevo instalado

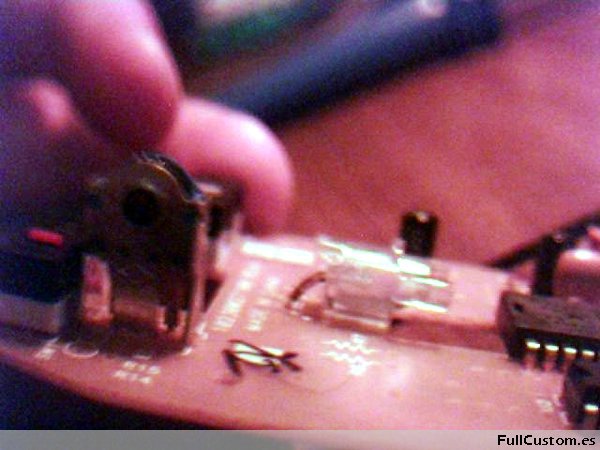

  Ahora doblamos las patitas del led y colocamos el soporte

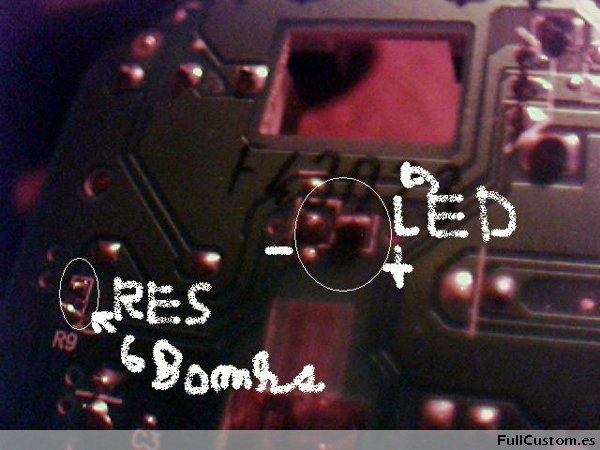

  Soldamos el led





  Y puenteamos la resistencia de 68omhs. Después ensamblamos todo y listo :D

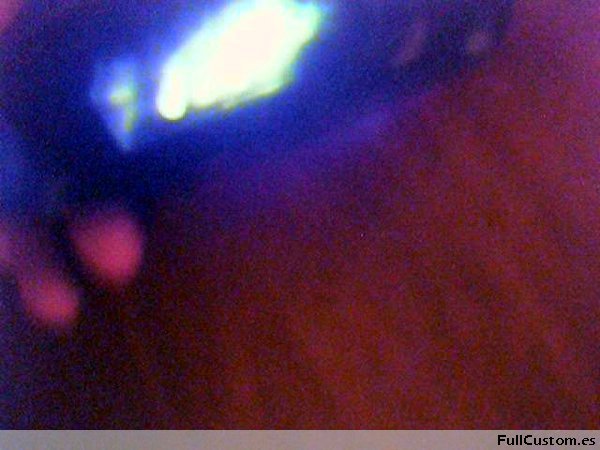

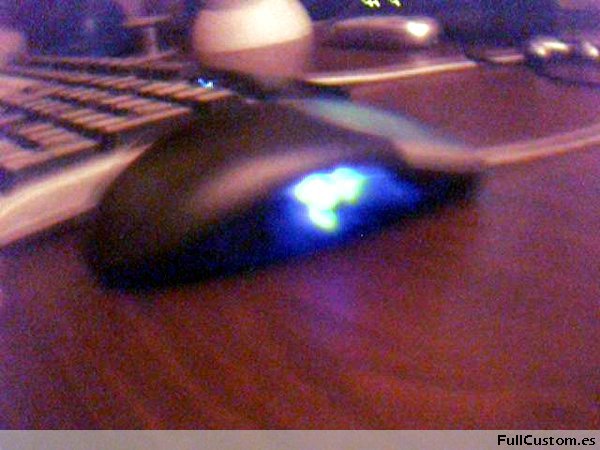

  Resultado final







  Guía echa especialmente para WWW.FULLCUSTOM.ES y para la gente del foro.
