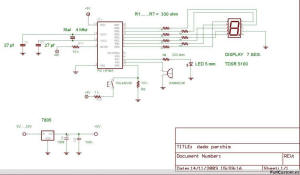

Básicamente es un registro que cuenta del 1 al 6, se borra y vuelve a empezar a contar hasta que detecte una pulsación, dicho numero queda almacenado y hace que parpadee 3 veces, se apaga y continua rodando con el siguiente numero.
Tiene la posibilidad de que funcione un zumbador, aunque para los mas nerviosos también se puede desactivar.
Cuando conectamos el dado, se sitúa en espera esto quiere decir que no hace nada, hasta que pulsemos, si la pulsación es corta (pulsar y soltar) el display muestra un 1 se apaga y vemos como empieza a rodar el dado, al mostrar un 1 significa que el zumbador funciona, pero si la pulsación ha sido de mas de 1 segundo el display pasa a marcar un 0 y el zumbador no funcionara.
El PIC lo he grabado con un programador TE-20 y el software IC-Prog, seleccionas el PIC 16f84a abres el archivo hex. Los bites de configuración para grabar son, el reloj en la posición XT, desactivar el WDT y activar el PWRT, desactivar CP recuerda que hay que compartir (para los que no lo sepan CP si esta activada protege el programa y no podrá ser leído) y aprietas programar todo y ya lo tienes.
Recordar que cuando conectas el dado no funciona hasta que presionemos le pulsador.

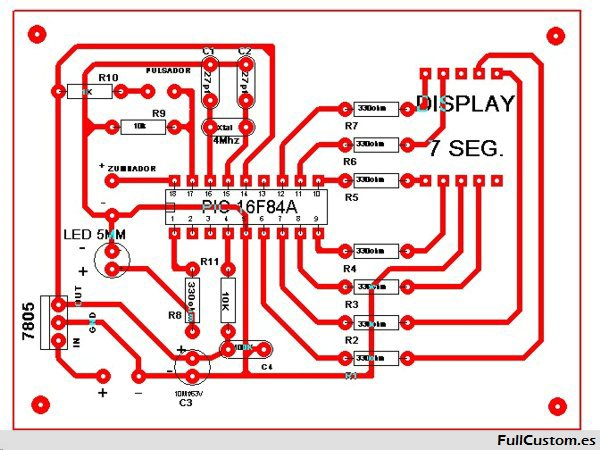

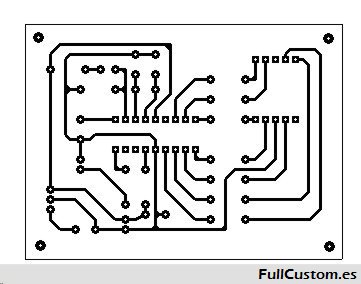

Para realizar la insolación, COLOCAR EL LADO DE LA IMPRESIÓN DE TINTA EN CONTACTO CON LA CARA DE COBRE.
Para cualquier consulta sobre el dado no dudes en dejarlo en manuherbon@hotmail.com y si se te ocurre alguna mejora.
Espero que os guste, saludos de Manu.
Archivos necesarios para la programación: manu_dado.asm y manu_dado.hex
