Voltímetro/Termómetro con display de 7 segmentos

Autor:
k74

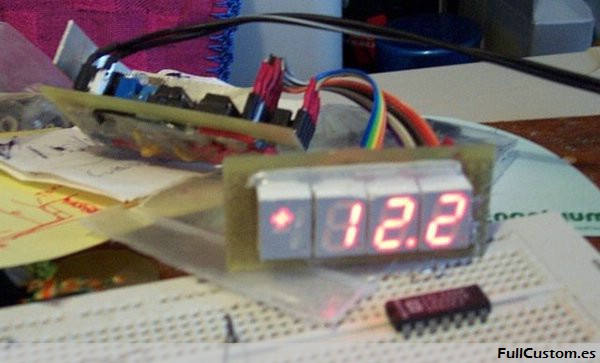

Voltímetro/Termómetro con display de 7 segmentos

  Basándonos en dos antiguos integrados conseguiremos un voltímetro o termómetro muy fiable y barato, poco más de 12€. El circuito de entrada se basa en el chip CA3162E Archivo PDF que es un conversor de analógico a digital. Su misión es convertir la señal analógica de voltaje a su correspondiente valor decimal. Este valor decimal es leído por el chip CA3161E Archivo PDF que es un decodificador/controlador para displays de 7 segmentos.









  Los transistores 2N3906 Archivo PDF activan cada unos de los displays según les ordene el integrado CA3162E. La resistencia de 220 Ohmios nos permite activar el punto para delimitar las unidades de las centésimas. Los displays deberán de ser con positivo común.

  Todo el circuito funciona a 5 voltios que son suministrados por el regulador lineal LM340 Archivo PDF , al cual deberemos poner un pequeño radiador si la tensión de entrada es superior a unos 10 voltios con lo que evitaremos que se caliente en exceso.

  Para realizar correctamente el montaje las resistencias deberán de ser de precisión y los potenciómetros del tipo multi-vuelta. Con todo esto conseguiremos un circuito preciso.

  Una vez montado solo tendremos que realizar un par ajustes. Lo primero es ajustar el cero, para ello no conectaremos le entrada a ningún sitio y ajustaremos el potenciómetro de 50K hasta que estén todos los displays a cero. El segundo u último ajuste es regular la ganancia, para ello necesitamos un voltímetro que mida perfectamente, entonces mediremos las mismas tensiones con los dos voltímetros y ajustaremos el potenciómetro de 10K para que nuestro circuito nos de los mismos valores.



Voltímetro con display de 7 segmentos



2N3906    CA3161E   Identificación de los segmentos



  Para motar un termómetro solo hace falta cambiar unos pocos componentes con respecto al esquema anterior. El potenciómetro de 1K permite regular la ganancia al igual que el de 10K con la particularidad de poder regular los saltos bruscos en la medida que pueda ocasionar el CA3162. El cátodo del diodo 1N4148 deberá ir conectado a masa para que se mida correctamente la temperatura. Tener en cuenta que la precisión de este termómetro no va a ser muy buena ya que está diseñado para medir temperaturas altas como las del refrigerante del coche y no como las de una caja de ordenador.

Termómetro con display de 7 segmentos

voltimetro

amigo una pregunta a que familia pertenecen los circuitos integrados ca3162 y ca3161?? porfavor espero tu respuesta

funcionamiento

tengo una inquietud, lo que sucede es que armo el circuito segun el diagrama pero resulta que este me arroja en los display (E E E) y no me mide ninguna tension. trate de medir una pila de 1.5 volt dc pero no funciona y no se como poder solucionar el problema

Duda por el diodo sensor

Hola, te queria preguntar si el diodo lleva algun agregado, es decir, si yo quiero medir temp de agua, el diodo va sumerjido todo en el liquido? gracias.

rango de temperatura

saludos amigo, me es de particular interés este proyecto, tengo una duda, cual sería el rango de temperatura que se podría medir? gracias por tu atención

teóricamente hasta 99 grados,

teóricamente hasta 99 grados, pero lo dudo...



GRACIAS

GRACIAS POR CONTESTAR LA PREGUNTA PLANTEADA... ME SURGE ALGO EN LA CABEZA.. ES POSIBLE CONECTAR EN EL LUGAR DEL DIODO UN LM35 COMO SENSOR DE TEMPERATURA.. NO CREO QUE CAMBIE MUCHO O SI??? EL LM35 LO ALIMENTARIA CON LOS MISMO +5 QUE ME ENTREGA EL LM340 gracias.

Un LM35 tiene mucha más

Un LM35 tiene mucha más precisión pero no vale para este circuito ya que su salida varía de 0 a 1.5v, 10mV por cada grado, y la entrada del CA3162E es de mayor rango, hombre puedes probarlo si ya lo tienes montado, por lo que veo en los datasheet no debería funcionar bien... por favor no escribas en mayúsculas.

si puedes utilizar el lm35

me parece q si lo q necesitas es mayor tension pues usa un amplificador... con un operacional puedes realizar un preamp para q trabaje mejor con el CA3162E yo si algo parecido en otro circuito de termometro basado en el lm35 y usaba un amplificador operacional para alcansar las tensiones q necesitaba luego ..! espero haber sido de ayuda un saludo y esta bien interesante este proyecto

SENSOR DE TEMPERATURA

BUEN DIA.. TENGO UNA PREGUNTA FRENTE AL CADOTO DEL DIODO 1N4148 PARA SABER EN DONDE VA CONECTADO QUE EN EL DIAGRAMA NO SE VE MUY CLARO.. GRACIAS

Te remito a lo que pone en el

Te remito a lo que pone en el texto de a guía: "El cátodo del diodo 1N4148 deberá ir conectado a masa para que se mida correctamente la temperatura" y el otro lado del diodo va la resistencia de 2.2K

???

tengo 1 intriga con la entrada de "Tensión a Medir" la masa a donde va?

Richard, la masa del circuito

Richard, la masa del circuito a medir se conecta a la masa del circuito voltímetro.

Duda

Hola brother , me encargaron en la uni un voltimetro y me agrada tu diagrama solo tengo una pregunta, hasta que rango de voltage puede medir este circuito? tomando en cuenta los valores que tu das en el diagrama, espero que me ayudes de antemano gracias Saludos.

El voltaje del entrada del

El voltaje del entrada del integrado CA3162 según el PDF puede ser como máximo de 15v, entre la patilla 11  y masa. Para saber el valor máximo que puedes medir tendrás monitorizar el voltaje de la patilla 11 para ver que no pase de 15v mientras aumentas la tensión de entrada al circuito. Si lo pruebas dinos cual es el valor máximo. Saludos.

aumento de medicion

el caso es que me interesaria este sistema, lo unico que , como hago para poder medir hasta 24 vol?

volmetro de 4 alcances

hola me gusto tu volmetro pero quiero hacer uno de 4 alcances osea de: 0 - 1 v 0 - 10 v 0 - 100 v 0- 999 v como le hago para modificarlo o q tengo q hacer para q me lea estos rangos. vale gracias

Yo creo que con variar el

Yo creo que con variar el divisor de tensión formado por las resistencias de 100K y 1K puedes variar la escala de medida, pero cuidado con la tensión que le llega a la patilla 11 del integrado, mirar cuanto aguanta...

Duda

Que tal viejo, me interesa el diagrama pero los componentes CA3161 y CA3162 estan obsoletos almenos para monterey mexico, quisiera saber cuales serian sus circuitos equivalentes. Espero tu respuesta de antemano gracias

Equivalentes no te se decir,

Equivalentes no te se decir, creo que no hay como para que puedas sustituirlos sin cambiar nada del circuito, vamos que sería completamente diferente, puedes buscar por ebay por si encuentras estos componentes o si encuentras alguna alternativa dínosla, gracias.

Voltimetro digital

Hola como estas buenas tardes por aca tengo unas cuantas dudas con respecto al voltimetro me gustaria ponerme en contacto contigo para poder aclarar esas dudas via internet si se puede, apenas estoy iniciando en electronica soy tecnico en sistemas y me interesa profundamente lo del voltimetro. mi correo es jaimrbeto@hotmail.com me podrias colaborar?

Expón esas dudas públicamente

Expón esas dudas públicamente aquí mismo, así las respuestas le pueden ayudar a otras personas, saludos

sobre el voltimetro de 7 segmento

hola amigo en realidad soy nuevo en esto de la electronica, estoy elavorando el voltimetro/termometro de 7 segmento que aparece en la parte de arriba solo le queria preguntar como le integran el 4to display donde aperece el signo positivo. espero y me respondan saludo.

El cuarto display es

El cuarto display es totalmente independiente del resto, pide en tu tienda de electrónica un display con el símbolo + y le pones un resistencia para conectarlo a los 5v de la alimentación del circuito para que este siempre encendido. Saludos.
