Pines y fecha de fabricación de un Chip

Autor:
k74



 Aquí tenéis una pequeña noción para que sepáis reconocer la numeración de los pines de un chip y la fecha de fabricación del mismo.



 La fecha de fabricación normalmente bien serigrafiada en una línea más baja que la de marca y modelo del chip, como en muchas otras cosas se compone de 4 cifras, las dos primeras corresponden con las dos últimas cifras del año y las dos últimas corresponden a la semana de dicho año.



 En la siguiente imagen veréis que se fabricó en la semana 47 del año 2001:



Fecha fabricación de un Chip

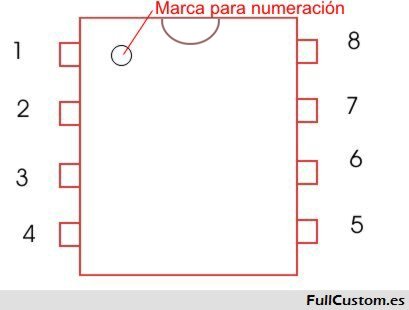

 Para saber que numeración llevan los pines podemos seguir la siguiente imagen. El Pin 1 siempre es el más cercano a la marca realizada en la superficie:



Numeración de las patillas o pines de conexión



 Este ejemplo es para un formato de encapsulamiento estándar DIP (Dual in-line Package), de los más usados. Para otro tipo de encapsulado la numeración de las patillas puede variar.
